Kategorie Ansichtsfenster

Das Kategorie Ansichtsfenster stellt alle Kategorieinformationen, die den eObjects Grafik Elementen zugewiesen wurden, in tabellarischer Listenform dar.

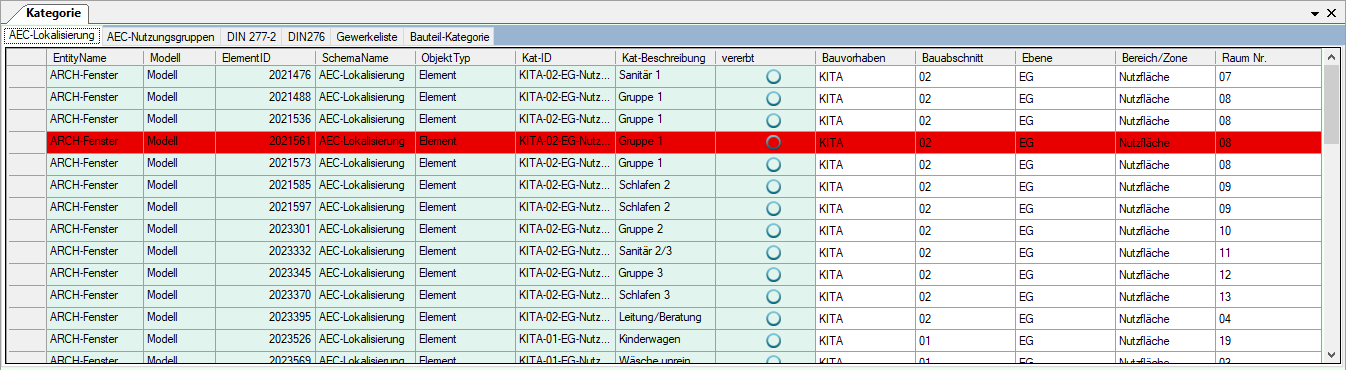

051_TE_Kategoriefenster

Die übersichtliche Darstellung aller eObjects Grafik Elemente im Kategorie Ansichtsfenster ermöglicht das individuelle oder gruppierte Zuweisen, Erzeugen, Ändern, und Löschen ihrer anhängenden Kategorieinformationen.

  1. Systeminformationen Einige Spalten im Kategorie Ansichtsfenster sind dem System zugeordnet und nicht editierbar (grünlich hinterlegt).
  2. User Kategorien sind editierbar und benutzer- / projektabhängig.

Die Anzeige der Kategoriespalten kann vom Benutzer beeinflusst werden. So können beliebige Kategoriespalten ausgeblendet oder in Ihrer Reihenfolge frei angeordnet werden.

hinweis

Im Kategorie Ansichtsfenster wird die der ausgewählten Entität entsprechende eObjects Grafik Element Liste angezeigt.

D.h. alle in der Liste angezeigten Kategorien sind immer der aktiven Entität zugehörig. Da an einer Entität viele Kategorieketten angehängt werden können, sind oberhalb des Kategorie Ansichtsfensters die Karteikarten der zugeordneten Kategorie Schemata angeordnet. Damit ist eine thematisch-strukturelle Gliederung der Kategorie Informationen an einem eObjects Grafik Element sehr einfach möglich.

Wird die aktive Entität gewechselt, stellt sich die Kategoriedarstellung bezogen auf die neue Entität ein.

Kategoriezuweisungen und Kategorieänderungen können über verschiedene Eingabeverfahren erfolgen.

  1. Manuelle Eingabe der jeweiligen Kategorie durch direkte Eingabe, oder Auswahl aus einem Auswahlfeld, sofern vorhanden
  2. Änderung eines oder mehrerer Informationen durch direkte Eingabe, oder Auswahl aus einem Auswahlfeld, sofern vorhanden
  3. Drag&Drop auf eine Kategorie des Kategorie Kataloges
  4. Drag&Drop auf ein komplexes Katalogelement des Kategorie Kataloges
  5. Zuweisungen können in gleicher Weise auch aus dem Attribut Ansichtsfenster heraus erfolgen

Das Kategorie Ansichtsfenster in der Modellansicht zeigt alle eObjects Grafik Elemente bezogen auf ein einzelnes selektiertes MicroStation Modell, oder alternativ, alle eObjects Grafik Elemente bezogen auf die gesamte Zeichnungsdatei an. Siehe Navigationsfilter

Das Kategorie Ansichtsfenster in der Kategorieansicht zeigt alle eObjects Grafik Elemente bezogen auf einen ausgewählten Knoten im Kategoriebaum. Siehe Navigationsfilter

Die Funktionalität sowie die Ansichtssteuerungsfunktion des Kategorie Ansichtsfensters ist in allen Ansichten gleich.
