Kategorie Katalog Editor

Mit Hilfe des Kategorie Katalog Editors ist es sehr einfach möglich, einen umfangreichen Kategorien Katalog aus Kategorieketten aufzubauen. Der Kategorie Katalog Editor greift hierzu auf die Kategorie Schemata zurück, die zuvor mit dem Kategorie Schema Editor erzeugt wurden. Beim Aufbau eines Kataloges ist es möglich, einzelne Kategorieinformationen in Datensätzen thematisch zusammenzufassen und diese in Form von Datensatzgruppen anzulegen. Es entstehen eine oder mehrere Kategorienkettenvorlagen, die in Ihrer Variationsvielfalt einen umfangreichen Katalog bilden können, der entweder Projektstandards, den Bürostandard oder Standardnormierungsklassen/Klassifizierungen enthält. Der Vorlagenkatalog kann projektbezogen vorkonfektioniert werden.

eObjects Grafik Elemente können auf alle Hierarchiestufen eines Attribut Katalog zugewiesen werden.

• Zuweisung auf den kompletten Katalog Datensatz
• Zuweisung auf einen Katalog Gruppen Datensatz
• Zuweisung auf eine einzelne Kategorie Information eines Katalog Datensatzes oder Katalog Gruppen Datensatzes.

eObjects Grafik Elemente können über Zuweisungen auf ein Katalogelement Informationen beliebiger Komplexität aufnehmen. Sie können zudem mehreren Kategorieketten zugeordnet werden. Die Kategoriekennzeichnung (Anzeige) kann über den Kategoriecode und/oder über die Kategoriebezeichnung gebildet werden.

Der Vorteil bei der Arbeit mit einem so erstellten Katalog liegt in der Möglichkeit, den eObjects Grafik Elementen durch einfache Zuweisung auf ein Katalogelement per Drag & Drop in einem einzigen Schritt sämtliche hinterlegte Informationen anzuhängen.

hinweis

Die Kategorieschemastruktur ist Grundlage für den Aufbau des Kategorienkataloges

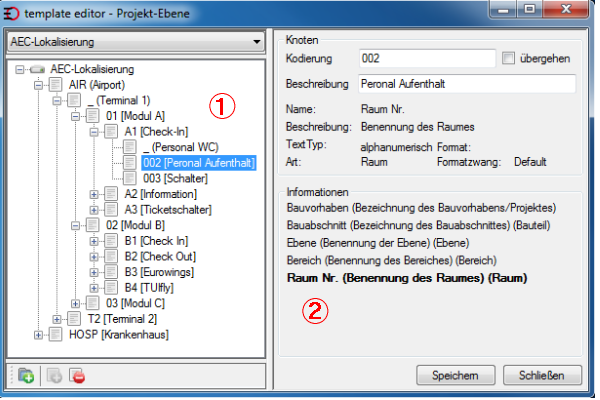

Kategorie Katalog Editor

Übersicht

Der Kategorien Katalog Editor Dialog teilt sich in 2 Dialogbereiche.

1. Navigationsbereich

Im Navigationsbereich wird die hierarchische Struktur des Kataloges sowie aller vorhandenen Katalogelemente angezeigt. Neue Katalogelemente lassen sich beliebig hinzufügen, bestehende Katalogelemente können editiert werden.

2. Detailbereich

Jedes Kategorie-Katalogelement besteht aus der Kodierung und der Beschreibung. Die Funktion übergehen ermöglicht es, die aktive Kategoriehierachiestufe in der Kodierung zu überspringen.

Im darunterliegenden Infobereich werden alle Informationen zu dem gerade aktiven Hierarchieknoten angezeigt.

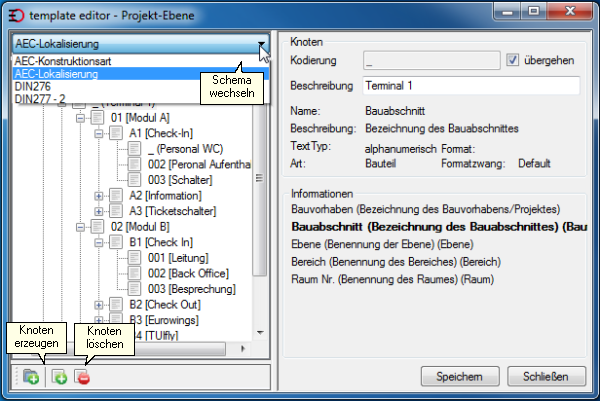

Katalog Datensatz anlegen / editieren

Neue Katalogelemente lassen sich mit der Funktion Knoten / Unterknoten erzeugen beliebig in die vorgegebene Struktur des zugrunde liegenden Schemas einfügen. Bestehende Katalogelemente können geändert oder mit der Funktion Knoten löschen entfernt werden

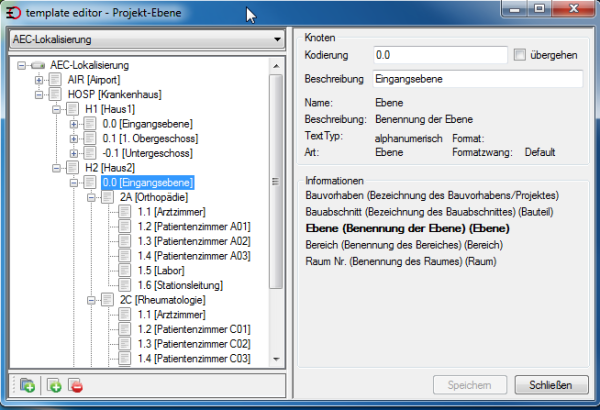

Kodierung

Beispiel einer Standard Schemavorgabe:

Hierarchie	Knoten-Name
1-Bauabschnitt	H2- Haus 2
.. 2 -Geschoss	0.0- Eingangsebene
.... 3-Bereich	2A- Orthopädie
...... 4-Raum Nr.	1.1- Arztzimmer

Würde zu folgender Kodierung eines Bauteils führen H2-0.0-2A-1.1

Beispiel einer Standard Schematavorgabe mit der Option `Übergehen:

Hierarchie	Knoten-Name
1-Bauabschnitt	H2- Haus 2
.. 2 -Geschoss (übergehen)	0.0- Eingangsebene
.... 3-Bereich	2A- Orthopädie
...... 4-Raum Nr.	1.1- Arztzimmer

Würde zu folgender vollständigen Kodierung eines Bauteils führen H2--2A-1.1
