Attribut Ansichtsfenster

Das Attribut Ansichtsfenster stellt alle Attributinformationen, die den eObjects Grafik Elementen zugewiesen wurden, in tabellarischer Listenform dar.

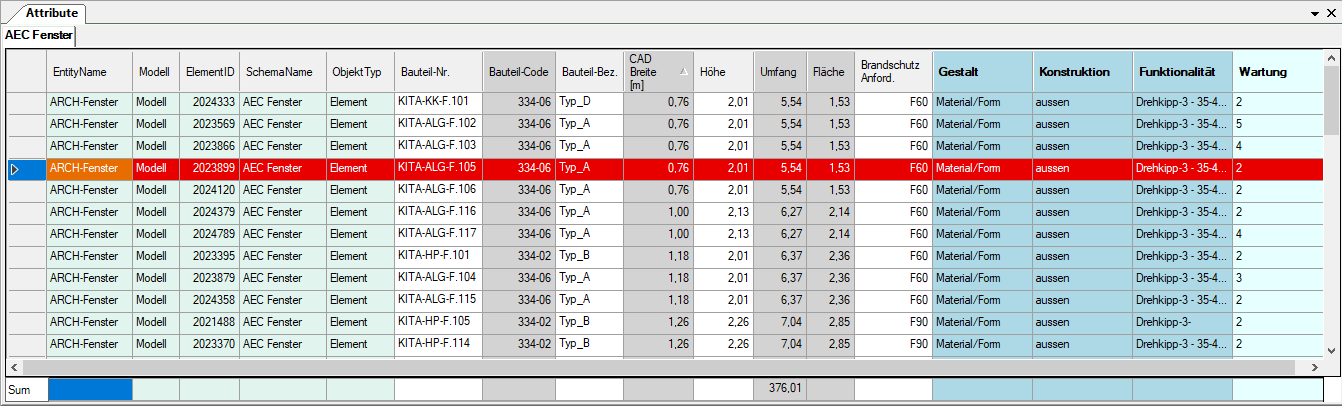

048_TE_Attributansichtfenster-Überblick

Die übersichtliche Darstellung aller eObjects Grafik Elemente im Attribut Ansichtsfenster ermöglicht das individuelle oder gruppierte Zuweisen, Erzeugen, Ändern, und Löschen der ihnen anhängenden Attributinformationen.

Es gibt prinzipiell zwei Arten von Attributen.

  1. System Attribute Einige Spalten im Attribut Ansichtsfenster sind dem System zugeordnet und nicht editierbar (grünlich hinterlegt).
  2. User Attribute sind editierbar und benutzer- / projektabhängig. (weiß/grau/hellblau/dunkelblau hinterlegt)
    • weiß hinterlegte Felder: Eingabefelder
    • grau hinterlegte Felder: Kodierungsfelder/Funktionsfelder/Variablen/links (werden im <%EO_DATA_DESIGN_CENTER%> angelegt)
    • hellblau hinterlegte Felder: Flat Group (verfügt nur über jeweils einen Attribut Gruppen Datensatz)
    • dunkelblau hinterlegte Felder: Complex Group (kann über mehrere Attribut Gruppen- / Untergruppen Datensätze verfügen)

Die Anzeige der Attributspalten kann vom Benutzer beeinflusst werden. So können Attributspalten ausgeblendet oder in ihrer Reihenfolge frei angeordnet werden. Spalteneigenschaften

info

Im Attribut Ansichtsfenster wird die der ausgewählten Entität entsprechende eObjectsGrafik Element Attribut Liste angezeigt.

d.h.: alle in der Liste angezeigten Attribute sind immer auf die aktive Entität bezogen. Wenn mehrere Attribut Schemata einer Entität einem eObject Grafik Element zugeordnet sind, werden diese Schemata als Karteikarten im Attribut Ansichtsfenster angezeigt. Damit ist eine thematische Gliederung der Attribut Informationen an einem eObject Grafik Element sehr einfach möglich.

Wird die aktive Entität gewechselt, stellt sich die Attributdarstellung bezogen auf die neue Entität ein.

Attributzuweisungen und Attributänderungen können über verschiedene Eingabeverfahren erfolgen.

  1. Manuelle Eingabe des jeweiligen Attributes durch direkte Eingabe, oder Auswahl aus einem Auswahlfeld, sofern vorhanden.
  2. Änderung eines oder mehrerer Attribute durch direkte Eingabe, oder Auswahl aus einem Auswahlfeld, sofern vorhanden.
  3. Zuweisungen in gleicher Weise auch aus der Kategorien Liste auf Kategorie Kataloge.

Das Attribut Ansichtsfenster in der Modellansicht zeigt alle eObjects Grafik Elemente bezogen auf ein einzelnes selektiertes MicroStation Modell, oder alternativ, alle eObjects Grafik Elemente bezogen auf die gesamte Zeichnungsdatei an. Siehe Navigationsfilter

Das Attribut Ansichtsfenster in der Kategorieansicht zeigt alle eObjects Grafik Elemente bezogen auf einen ausgewählten Knoten im Kategoriebaum. Siehe Navigationsfilter

Die Funktionalität sowie die Ansichtssteuerungsfunktion des Attribut Ansichtsfensters ist in allen Ansichten gleich.
