eObjects-Explorer Komponenten Keine Inhaltseinträge auf dieser Seite Inhalt Der eObjects-Explorer ist Kernstück der eObjects Technologie. Er ermöglicht dem Anwender das Erzeugen, Ändern, Analysieren, Sichten und Verwalten aller Attribut- und Kategorieinformationen der eObjects Grafikelemente in einer Tabelle.

warnung

Wichtig: Die Entität bestimmt dabei die Sichtweise auf alle Informationen der eObjects.

Ein eObject besteht aus zwei Komponenten: Erstens ein (grafisches) Objekt und zweitens die Zuordnung des grafischen Objektes zu einer Entität. So wird ein einfaches grafisches Element zu einem eObject Grafikelement.

eObject Grafikelement = ∑ Grafik + Entität

Beim Starten des eObjects-Explorers werden alle in einer Zeichnungsdatei enthaltenen eObjects eingelesen und in unterschiedlichen Tabellenansichten( Attribute/Kategorien/Attribut Datensätze) im eObjects-Explorer angezeigt. Beim Einlesen werden alle Daten einer DGN-Datei analysiert. Über die Modell-Navigation ist es möglich, Filter über einzelne oder mehrere Modelle zu setzen, um eine gefilterte Ansicht der eObjects zu erhalten.

Im Attribut Fenster können die ermittelten eObjects mit beliebigen Attributen ausgestattet werden, entweder durch manuelle Eingabe, oder Auswahlfelder.

Im Kategorie Fenster können die hier aufgelisteten eObjects mit Kategorie Informationen ausgestattet werden, entweder durch manuelle Eingabe, Auswahlfelder oder Zuweisungen per drag and drop auf Kategorie Katalogelemente.

Im Attribut Details Fenster werden einzelne eObjects mit allen anhängenden Attribut Details in Listenform angezeigt. Diese können hier auch editiert werden.

Im Kategorie Details Fenster werden einzelne eObjects mit allen anhängenden Kategorie Details schemaübergreifend angezeigt.

In den Kategorie Katalogen werden bestehende Bibliotheksinhalte angezeigt, in denen in der Regel Standard Klassifizierungen, Bauteile, oder Gruppierungen von Ausprägungsmerkmalen hinterlegt sind.

Verfügen eObjects über Attribut Gruppenelemente werden diese im Datensatz-Listen Fenster in Listenform angezeigt.

Verschiedene Visualisierungsfunktionen erlauben es, die eObjects in der geöffneten Zeichnungsdatei zu markieren, zu selektieren, zu zoomen, oder freizustellen.

Der eObjects-Explorer verfügt über ein Attribut Ansichtsfenster, ein Kategorie Ansichtsfenster sowie ein Datensatz Listen Ansichtsfenster. Alle Fenster stellen leistungsstarke Ansichtssteuerungs- und Filterfunktionen zur Verfügung, die es erlauben, alle eObjects in jeder kombinierbaren Art und Größe zu filtern und zu selektieren. Kriterien sind z.B.:

  1. Ihre physikalischen Eigenschaften > Verzeichnisordner, Datei, Modell, Grafik ( Grafikeigenschaften)
  2. Ihre Attribut- und Kategorieeigenschaften > z.B. Entität Tür: Lokalisierung, Raum, Gewerk, Herstellerangaben, beliebige Ausprägungsmerkmale
  3. Visualisierung von eObjects / Komponenten > z.B. im CAD System
  4. Jede Kombinationsform

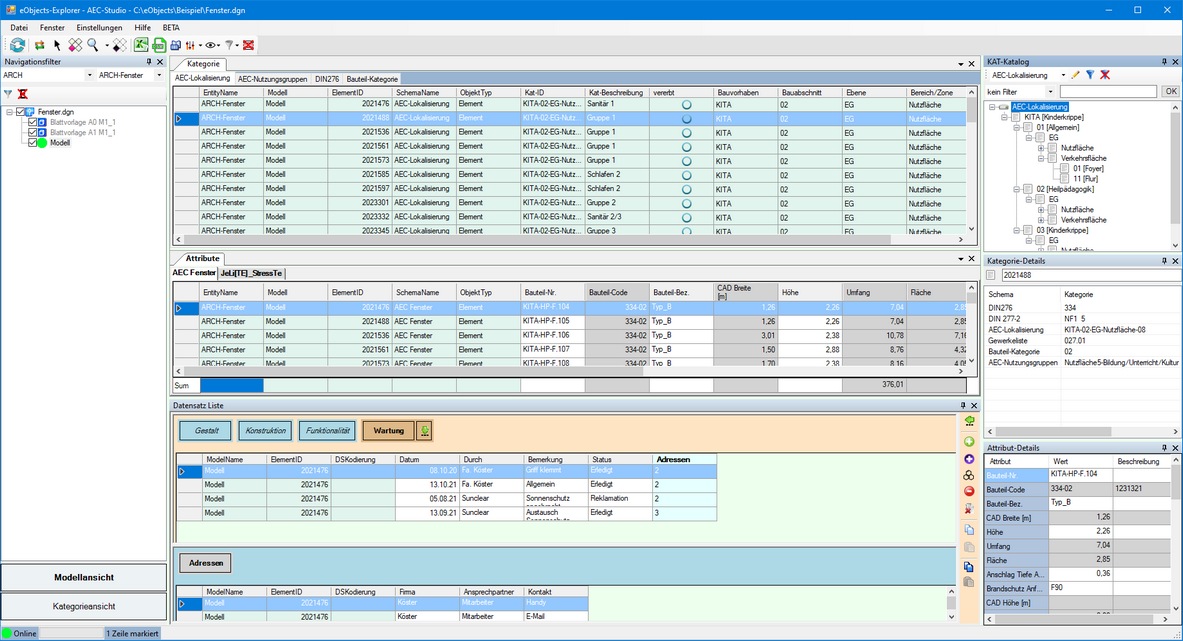

001_TE_AEC Studio Übersicht

📄️Kategorie Katalog

Der Kategorie Katalog stellt eine vorkonfektionierte Sammlung von Kategorieinformationen und Kategorieketten so zusammen, wie Sie in der praktischen Anwendung optimal genutzt werden können. eObjects Grafik Elemente können per Drag&Drop einem Katalogelement im Kategorie Katalog zugewiesen werden. Die Auswahl der eObjects Grafik Elemente kann dabei sowohl aus der Zeichnungs Datei als auch aus einer Tabelle im Attribut Ansichtsfenster oder Kategorie Ansichtsfenster erfolgen.

📄️Kategorie Katalog Editor

Mit Hilfe des Kategorie Katalog Editors ist es sehr einfach möglich, einen umfangreichen Kategorien Katalog aus Kategorieketten aufzubauen. Der Kategorie Katalog Editor greift hierzu auf die Kategorie Schemata zurück, die zuvor mit dem Kategorie Schema Editor erzeugt wurden. Beim Aufbau eines Kataloges ist es möglich, einzelne Kategorieinformationen in Datensätzen thematisch zusammenzufassen und diese in Form von Datensatzgruppen anzulegen. Es entstehen eine oder mehrere Kategorienkettenvorlagen, die in Ihrer Variationsvielfalt einen umfangreichen Katalog bilden können, der entweder Projektstandards, den Bürostandard oder Standardnormierungsklassen/Klassifizierungen enthält. Der Vorlagenkatalog kann projektbezogen vorkonfektioniert werden.
