eObjects Variablenauswahl

Die Funktion eObjects Variablenauswahl ermöglicht es, eine gestaltete Excel Vorlage für eine Berichtsausgabe so zu formatieren, dass sich die gewünschten Attribut- und Kategorieinformationen der eProject Grafik Elemente in die dafür vorgesehenen Datenfelder legen.

Hier sehen Sie ein Beispiel für eine gestaltete Excel Tabellen Vorlage.

In 3 Schritten werden die den eProject Grafik Elementen anhängigen Daten mit den dafür vorgesehenen Bereichsfeldern der Excel Vorlagen Datei verknüpft.

1. Dateipfad verknüpfen

Die Implementierung des Dateipfades der Zeichnungsdatei, in der sich die eProject Grafik Elemente mit den ihnen anhängenden Informationen befinden, in ein ausgewähltes Bereichsfeld in der Excel Tabelle, ist eine notwendige Voraussetzung für die Übertragung der Attribut- und Kategorieinformationen in die entsprechend vorbereiteten Datenbereiche der Tabelle.

Bereichsauswahl in der Excel Datei.

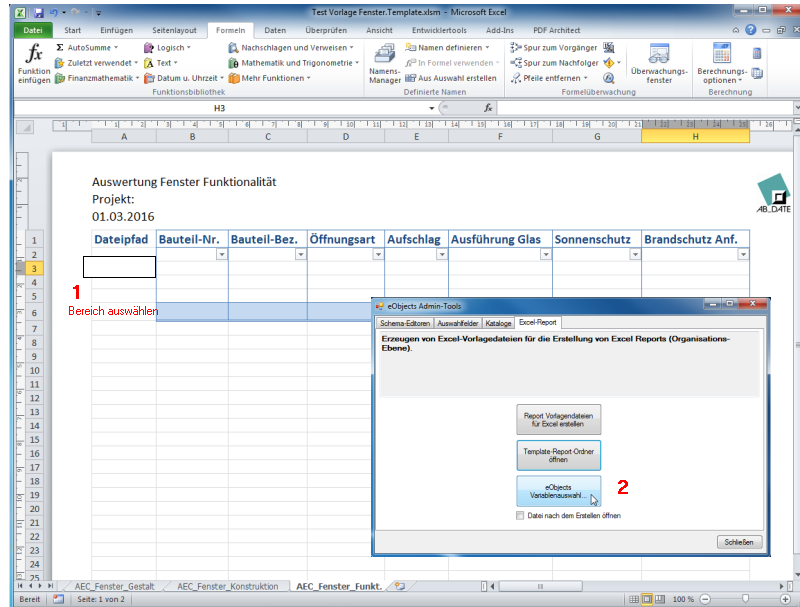

[11]Hilfe_Excel Tabelle Gesicht

Auswahl des Dateipfades über die Funktion eObjects Variablenauswahl

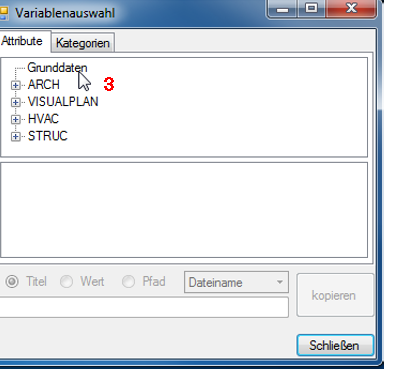

[04]_Grunddaten

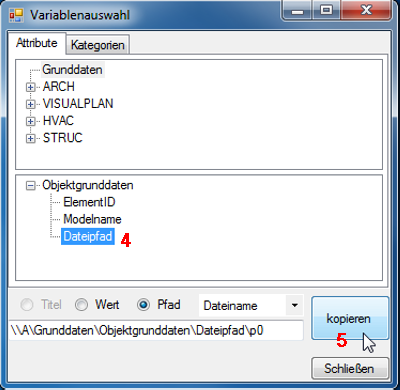

[05]_Pfad speichern

Den Dateipfad in das Datenfeld der Excel Datei einfügen und mit enter bestätigen!

Zur Kenntlichmachung der Belegung, das entsprechende Bereichsfeld in der Excel Tabelle beschriften (z.B. "Wert")

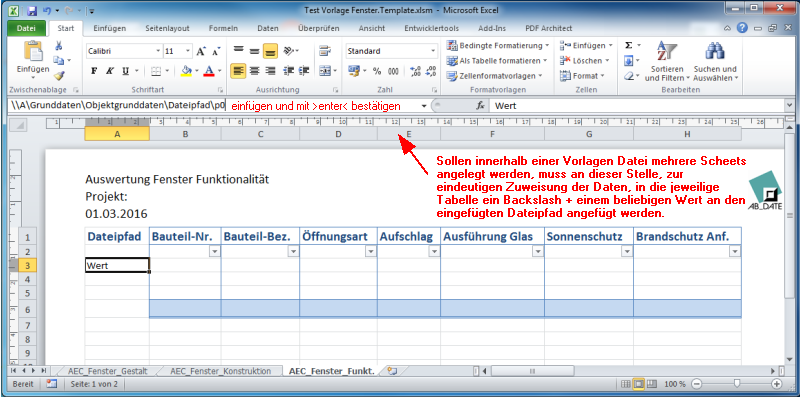

[13]_Einfügen Dateipfad

2. Daten Titel verknüpfen

Die Implementierung des Dateipfades zu den Attribut Titeln der eProject Grafik Elemente in ein ausgewähltes Bereichsfeld der Excel Tabelle, ist eine notwendige Voraussetzung für die Übertragung der Attributtitel in die entsprechend vorbereiteten Datenbereiche der Tabelle.

Bereichsauswahl in der Excel Datei.

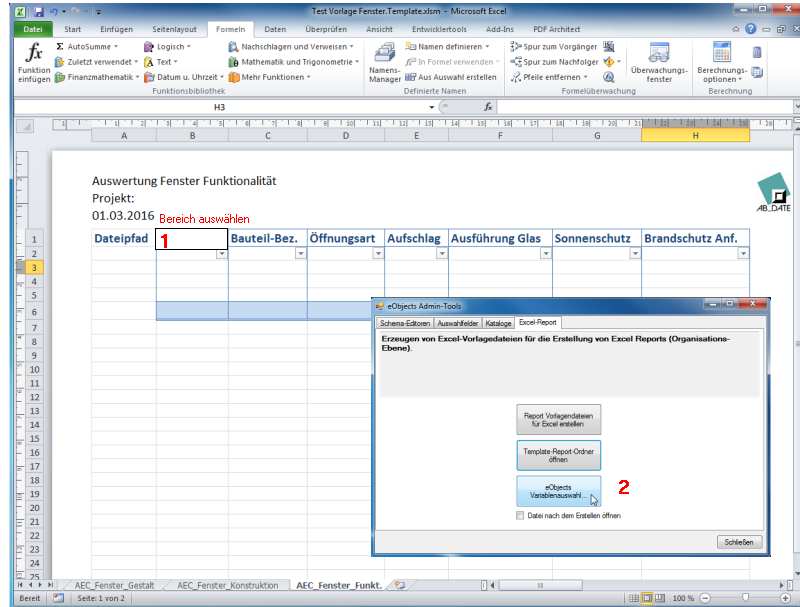

[11]Hilfe2_Excel Tabelle Gesicht

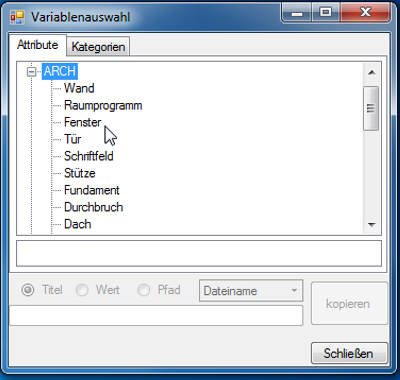

[06]_Fenster für Vriable

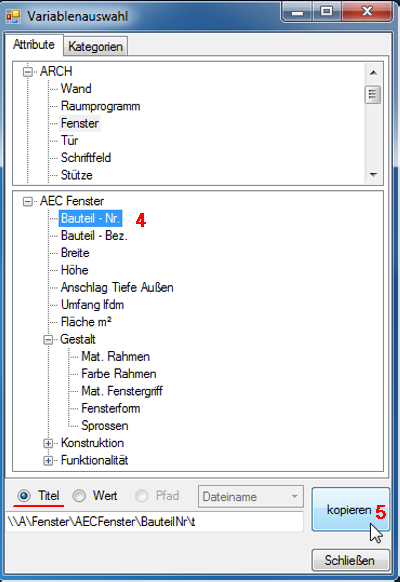

[07]_Basuteil Nr Variable t

Den Dateipfad in das Datenfeld der Excel Datei einfügen und mit >enter< bestätigen!

Für alle weiteren Daten Titel in der Zeile den Vorgang wiederholen.

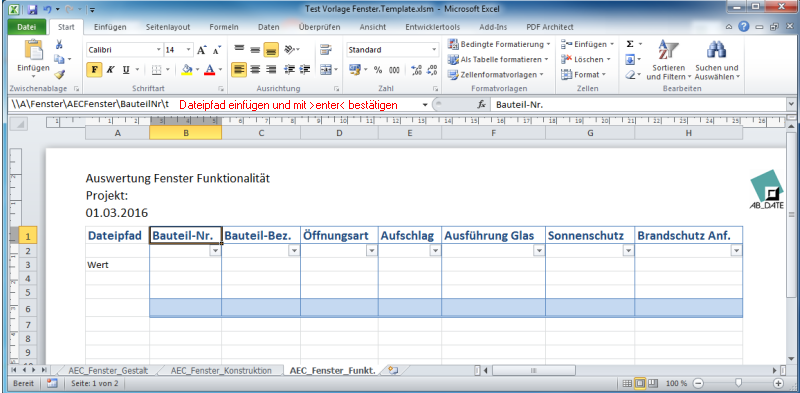

[14]_EinfügenBauteil Nr. t

3. Daten Werte verknüpfen

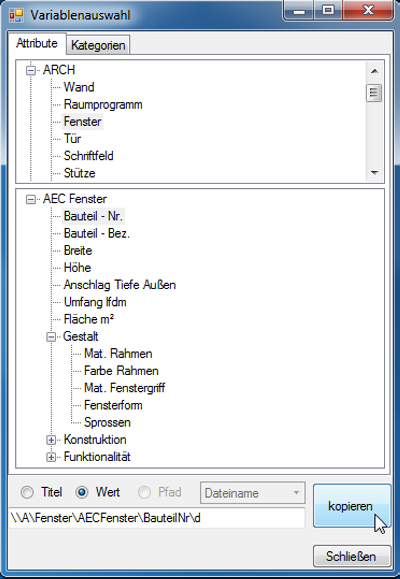

Die Implementierung des Dateipfades zu den Attribut Werten der eProject Grafik Elemente in ein ausgewähltes Bereichsfeld der Excel Tabelle, ist eine notwendige Voraussetzung für die Übertragung der Attributwerte in die entsprechend vorbereiteten Datenbereiche der Tabelle.

Bereichsauswahl in der Excel Datei.

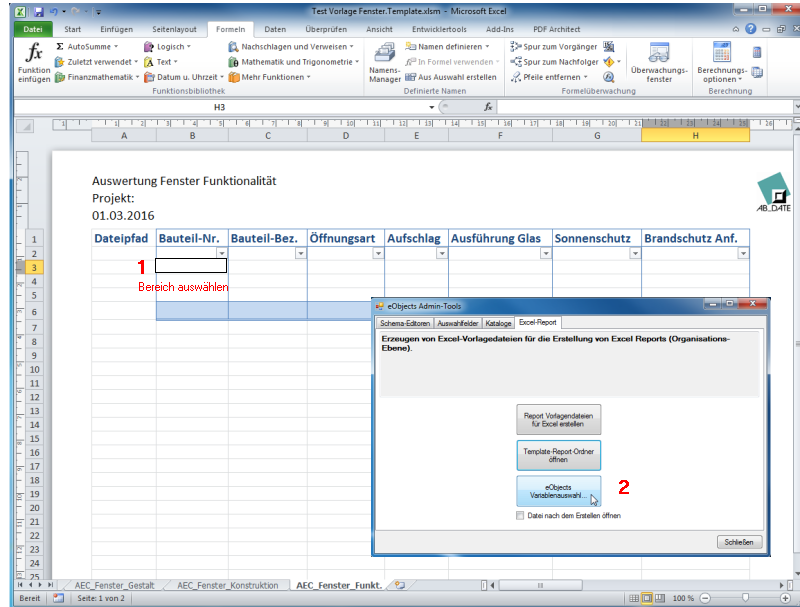

[11]Hilfe3_Excel Tabelle Gesicht
